UNIDAD 3

3.1.- Representación De Objetos En Tres Dimensiones.

En computación, un modelo en 3D es un "mundo conceptual en tres dimensiones".

Un modelo 3D puede "verse" de dos formas distintas. Desde un punto de vista técnico, es un grupo de fórmulas matemáticas que describen un "mundo" en tres dimensiones.

Desde un punto de vista visual, valga la redundancia, un modelo en 3D es un representación esquemática visible a través de un conjunto de objetos, elementos y propiedades que, una vez procesados (renderización), se convertirán en una imagen en 3D o una animación 3d.

Representacion Grafica

La representación de los objetos en tres dimensiones sobre una superficie plana, de manera que ofrezcan una sensación de volumen se llama Perspectiva. Se representan los objetos sobre tres ejes XYZ. En el eje Z, se representa la altura. En el eje Y, se representa la anchura y en el eje X, se representa la longitud. Los distintos tipos de perspectivas dependen de la inclinación de los planos Los sistema más utilizados son la isométrica, la caballera y la cónica. Estudiaremos en este curso las dos primeras.

Perspectiva Isométrica.- En ella los ejes quedan separados por un mismo ángulo (120º). Las medidas siempre se refieren a los tres ejes que tienen su origen en un único punto.

Perspectiva Caballera.- En ella los ejes X y Z tienen un ángulo de 90º y el eje Y con respecto a Z tiene una inclinación de 135º. En es te caso las medidas en los ejes X y Z son las reales y las del eje Y tiene un coeficiente de reducción de 0.5.

Dibujar en perspectiva

En ambas perspectivas, el sistema más sencillo es llevar las tres vistas principales sobre los planos formados por los ejes:

- Alzado en el plano XZ.

- Planta en el plano XY.

- Perfil en el plano YZ.

Cada una de las aristas que forman las vistas se prolonga paralelamente al eje que corresponda:

- Horizontal paralelo al eje de las X.

- Vertical paralelo al eje de las Z.

- Profundidad paralelo al eje de las Y.

3.2 Visualización De Objetos.

La representación tridimensional es conveniente cuando la visualización de una tercera magnitud, típicamente la elevación del terreno, resulta útil para la interpretación de los datos que se quieren mostrar. Se presentan a continuación algunos de los usos más comunes.

           GRAFICACION 2D                                                                           GRAFICACION 3D

Proyecciones

Existen dos métodos básicos para proyectar objetos tridimensionales sobre una superficie de visión bidimensional. Todos los puntos del objeto pueden proyectarse sobre la superficie a lo largo de líneas paralelas o bien los puntos pueden proyectarse a lo largo de las líneas que convergen hacia una posición denominada centro de proyección. Los dos métodos llamados proyección en paralelo y proyección en perspectiva, respectivamente, se ilustran. En ambos casos, la intersección de una línea de proyección con la superficie de visión determinada las coordenadas del punto proyectado sobre este plano de proyección. Por ahora, se supone que el plano de proyección de visión es el plano z = 0 de un sistema de coordenadas del izquierdo.

Proyeccion en Paralelo

Una proyección en paralelo preserva dimensionar relativas de los objetos y esta es la técnica que se utiliza en dibujo mecánico para producir trazos a escala de los objetos en las dimensiones. Este método sirve para obtener vistas exactas de varios lados de un objeto, pero una proyección en paralelo no ofrece una presentación realista del aspecto de un objeto tridimensional.

Las vistas formadas con proyecciones en paralelo se pueden caracterizar de acuerdo con el angulo que la dirección de proyección forma con el plano de proyección. Cuando la dirección de proyección es perpendicular al plano de proyección, se tiene una proyección ortogonal.Una proyección que no es perpendicular al plano se denomina proyección oblicua.

Proyeccion Ortogonal

La Proyección ortogonal es aquella cuyas rectas proyectantes auxiliares son perpendiculares al plano de proyección (o a la recta de proyección), estableciéndose una relación entre todos los puntos del elemento proyectante con los proyectados.

Existen diferentes tipos:

Vista A: Vista frontal o alzado

Vista B: Vista superior o planta

Vista C: Vista derecha o lateral derecha

Vista D: Vista izquierda o lateral izquierda

Vista E: Vista inferior

Vista F: Vista posterior

Las ecuaciones de transformación parea efectuar una proyección paralela ortogonal son directas.Para cualquier punto (x, y, z), el punto de proyección (Xp, Yp, Zp) sobre la superficie de visión se obtiene como Xp=X, Yp=y, Xp=0.

Proyeccion Oblicua.

Es aquella cuyas rectas proyectantes auxiliares son oblicuas al plano de proyección, estableciéndose una relación entre todos los puntos del elemento proyectante con los proyectados.

Una proyección Oblicua se obtiene proyectando puntos a lo largo de líneas paralelas que no son perpendiculares al plano de proyección. La figura muestra una proyección oblicua de un punto (x, y, z) por una línea de proyección a la posición (xp, Yp).

Proyeccion Perspectiva

Para obtener una proyección en perspectiva de un objeto tridimensional, se proyectan puntos a lo largo de líneas de proyección se interceptan en el de centro de proyección.

En el centro de proyección está en el eje z negativo a una distancia d detrás del plano de proyección. Puede seleccionarse cualquier posición para el centro de proyección, pero la elección de una posición a lo largo del eje z simplifica los cálculos en las ecuaciones de transformación.

Podemos obtener las ecuaciones de transformaciones de una proyección en perspectiva a partir de las ecuaciones paramétricas que describen la línea de proyección de esta línea.

X’ = x –xu

Y’ = y- yu

Z’ = z-(z + d) u

El parámetro u toma los valores de 0 a 1 y las coordenadas (x’, y’, z’) representan cualquier posición situada a lo largo de la línea de proyección. Cuando u = 0.

Las ecuaciones producen el punto P en las coordenadas (x, y, z). En el otro extremo de la línea u = 1 y se tienen las coordenadas del centro de proyección, (0, 0,-d). Para obtener las coordenadas en el plano de proyección. Se hace z’ = 0 y se resuelven para determinar el parámetro u:

Este valor del parámetro u produce la interacción de la línea de proyección con el plano de proyección en (xp, yp, 0). Al sustituir las ecuaciones, se obtienen las ecuaciones de transformación de perspectiva.

Mediante una representación en coordenadas homogéneas tridimensionales, podemos escribir la transformación de la perspectiva en forma matricial.

Las coordenadas de proyección en el plano de proyección se calculan a partir de las coordenadas homogéneas como:

[xp yp zp 1] = [xh/w yh/w zh/w 1]

Cuando un objeto tridimensional se proyecta sobre un plano mediante ecuaciones de transformaciones de perspectiva, cualquier conjunto de líneas paralelas del objeto que no sean paralelas al plano se proyectan en líneas convergentes.

3.3 Transformaciones Tridimencionales.

• Son extensiones de las transformaciones en dos dimensiones.

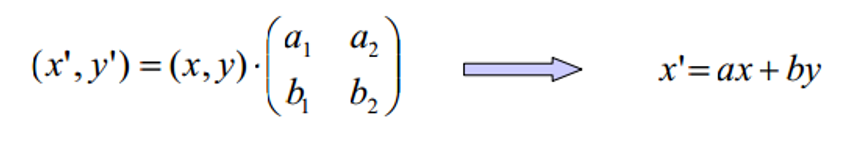

• En el caso 2D teníamos inicialmente matrices 2x2, pero eso sólo nos permitía operaciones del tipo:

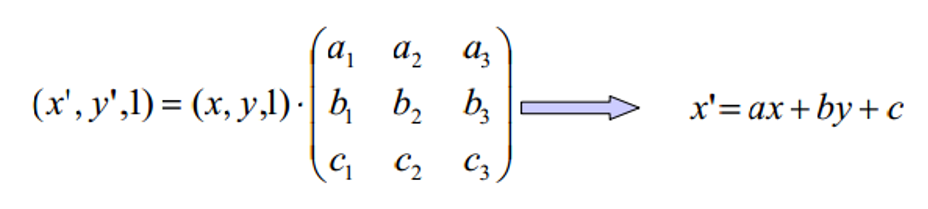

• Por eso pasamos a matrices 3x3, utilizando coordenadas homogéneas.

• Por tanto, en 3-D, aplicando la misma regla, habrá que pasar a matrices 4x4.

Metodo De Traslacion.

En una representación coordenada homogénea tridimensional, un punto es trasladado (fig.11.1) de la posición (x,y,z) a la posición (x’,y’,z’) con la Operación matricial.

[x´,y´,z´,1]=[x, y, z, 1]

Los parámetros Tx, Ty, Tz, que especifican distancias de traslación para las coordenadas, reciben la asignación de cualquier valor real. La representación matricial de la ecuación 11.1 es equivalente a las tres ecuaciones:

x’ =x + Tx, y’ = y + Ty, z’ =z + Tz

Un objetivo se traslada en tres dimensiones transformando cada punto definidor del objeto. La traslación de un objeto representada como un conjunto de superficies poligonales se efectúa trasladando los valores coordenados para cada vértice de cada superficie. El conjunto de posiciones coordenadas trasladadas de los vértices define entonces la nueva posición del objeto.

Metodo De Escalacion.

Operación matricial.

[x´,y´,z´,1]=[x, y, z, 1]

Los parámetros de escalación Sx, Sy, Sz, se les asigna asignación cualquier valor positivo.

Cuando la transformación 11-3 se aplica para definir puntos en un objeto, el objeto se escala y se desplaza en relación con el origen coordenado.

Metodo De Rotacion

Para especificar una transformación de rotación de un objeto, se debe designar un eje de rotación (en torno al cual se hará girar el objeto) y la cantidad de rotación angular. En aplicaciones bidimensionales, el eje de rotación siempre es perpendicular al plano xy. En tres dimensiones, un eje de rotación puede tener cualquier orientación espacial.los ejes de rotación más fáciles de manejar son aquellos que son paralelos a los ejes coordenados. Asimismo, podemos valernos de las rotaciones en torno a los tres ejes coordenados con el fin de producir una rotación en torno a cualquier eje de rotación especificado en forma arbitraria.

Las direcciones de rotación positivas en torno a los ejes coordenados son en sentido contrario al del reloj, como se observa a lo largo de la posición positiva de cada eje en dirección del origen.

Operación matricial de rotación en el eje Z

El parámetro Ѳ especifica el ángulo de rotación.

[x´,y´,z´,1]=[x, y, z, 1]

Imagen que muestra la rotación de un objeto en torno al eje Z

Operación matricial de rotación en el eje X

[x´,y´,z´,1]=[x, y, z, 1]

Operación matricial de rotación en el eje y

[x´,y´,z´,1]=[x, y, z, 1]

3.4 Líneas y Superficies Curvas

La necesidad de representar curvas y superficies proviene de modelar objetos representar objetos reales. Normalmente no existe un modelo matemático previo del objeto, y el objeto se aproxima con “pedazos” de planos, esferas y otras formas simples de modelar, requiriéndose que los puntos del modelo sean cercanos a los correspondientes puntos del objeto real.

La representación no paramétrica de una curva puede ser implícita y = f(x) o bien explícita, f(x, y) = 0

La forma implícita no puede ser representada con curvas multivaluadas sobre x, mientras que la forma explícita puede requerir utilizar criterios adicionales para especificar la curva cuando la ecuación tiene más soluciones de las deseadas.

De igual manera la representación paramétrica tiene la forma P(t) = ( x(t), y(t) )T t1 <= t <= t2

La derivada o vector tangente es P’ (t) = ( x’(t), y’(t) )T

El parámetro t puede reemplazarse mediante operaciones de cambio de variable, y frecuente se normaliza de modo que t1 = 0 y t2 = 1. Aunque geométricamente la curva aparece equivalente, una operación de este tipo normalmente modifica el comportamiento de la curva.
